bjt系列电缆卷筒电动平车介绍

2020年11月19日

工作原理

bjt系列是电缆卷筒电动平车, 是将交流AC380V电缆线依靠平车上卷线装置的收放电缆实现平车供电, 卷线装置放置在轨道平车的下方,直接将电源通过交流控制系统控制电机的启动,停止,前进,后退等。操作系统为低压36V电源控制。
平车上可以加装液压升降系统
该系列车适用于恶劣环境,高温环境,防爆环境等场合

产品特点

bjt系列电动平车
五、产品特点
1)bjt系列的电动平车是由电缆线供电的,通过电缆卷筒收放电缆线。具有以下优势:
1.该系列平车具有安全性和机动灵活性
2.噪音低
3.节约劳动力,节约成本
4.机构简单
5.适合高频率场合
6.环境友好型
7.操作方便
8.易于维修
9.对轨道铺设要求不高
10.任何载重量
2)缺点
1.适合最大运行距离200米
2.当运行距离超过50米,需要增加排线器来辅助卷线

产品功能

1、载重运输:bjt系列电动平车是专为运输设计的产品,故首要功能为运输;
2、升降:bjt系列电动平车可按客户需要增添液压,机械等升降装置,在原有的基础上达成升降功能;
3、侧翻:bjt系列电动平车可按客户需要增添液压,机械等侧翻装置,在原有的基础上达成侧翻功能;
4、台面滚动:bjt系列电动平车可按客户需要增添滚轮,滚轴等装置,在原有的基础上达成圆柱类工件翻转和平面类工件平滑移动功能;
5、其他功能:本公司可以为客户定做、研发客户所需功能。

参数表

Technical Parameters for KPJ Series Rail Transfer Carts Powered by Cable Reel
Model KPJ-2t KPJ-5t KPJ-10t KPJ-16t KPJ-20t KPJ-25t KPJ-30t KPJ-40t KPJ-50t KPJ-63t KPJ-80t KPJ-100t KPJ-150t
Rated Loadt 2 5 10 16 20 25 30 40 50 63 80 100 150
Table Size(mm Length( L) 2000 3500 3600 4000 4000 4500 4500 5000 5500 5600 6000 6500 10000
Width( W) 1500 2000 2000 2000 2200 2200 2200 2500 2500 2500 2600 2800 3000
Heigth( H) 500 550 550 600 600 650 650 700 700 800 900 1000 1200
Wheel Basemm 1200 2500 2600 2800 2800 3200 3200 3800 4200 4300 4700 4900 7000
Rail Inner Gaugemm 1200 1435 1435 1435 1435 1435 1435 1435 1435 1435 1800 2000 2000
Wheel Diametermm Ф270 Ф300 Ф300 Ф350 Ф350 Ф400 Ф400 Ф500 Ф500 Ф600 Ф600 Ф600 Ф600
Wheel Quantity 4 4 4 4 4 4 4 4 4 4 4 4 8
Ground Clearancemm 50 50 50 50 50 50 50 50 50 75 75 75 75
Running Speedm/min 25 25 25 20 20 20 20 20 20 20 20 20 18
Motor PowerKw 0.8 1.5 1.5 2.2 2.5 3 4 5.5 5.5 7.5 7.5 11 15
Running distancem 25 25 25 25 30 30 50 50 50 50 50 50 50
Max Wheel LoadKN 14.4 25.8 42.6 64.5 77.7 94.5 110.4 142.8 174 221.4 278.4 343.8 265.2
Reference Weightt 2.5 3.5 4 5.2 5.6 6.2 6.5 7.3 7.8 10.5 12.3 14.1 26.2
Recommended Rail Model P15 P18 P18 P24 P24 P38 P38 P43 P43 P50 P50 QU100 QU100
Notes1.Load capacity,table size and rail gauge can be customized. 2.Options:a.Cable reel( Spring type, magnetic coupling type,motor- driven type);b. Automatic stop when detecting obstacle or person, limit switches(to limit travel);c.Operation way(hand held control pendant,remote radio control or operation platform with the cart; d.Electrical parts(imported or made in China); e. power supply position( middle or two ends);f.Variable speed device(VFD); g.Can be designed to meet special working environment such as high temperature.

工作环境

1.环境温度:-20℃-80℃
环境湿度:相对湿度≤70%
环境PH度:在中性或趋近中性的环境下工作
接电持续率:25%
空气洁净度:无腐蚀性虚浮物、无易燃易爆气体
工作场地:(1)坡度:≤2.8°
(2)平整度:±2cm/m
(3)清洁度:场地要求无视觉垃圾,无>1cm的凸起缺陷等
2.可适用于防爆等特殊环境;
3.可适用于冶金,煤炭,机电,重工,造船,轻工业等一般场合

操作方式

可配备手柄和遥控控制两种;
手柄线长一般是3m或5m,上有四键和一摇杆,四键分别是:启动、急停、前进和后退,摇杆控制的是平车的转向,摇杆向左动,平车左转,摇杆向右动,平车右转(电机的方向为前进的方向),如想让车停止,可松开前进或后退按钮或按停止按钮,如想再次启动,顺时针旋转急停,按下启动。
遥控为六键控制,分别是:启动、停止、前进、后退、左转和右转,左转或右转时,必须同时按下相应的方向键,再次启动时,直接按下启动按钮就可以了。手柄和遥控不能同时控制平车(控制箱上有手柄和遥控的转换开关)。平车上配有手柄放置盒,可方便手柄和遥控的放置。

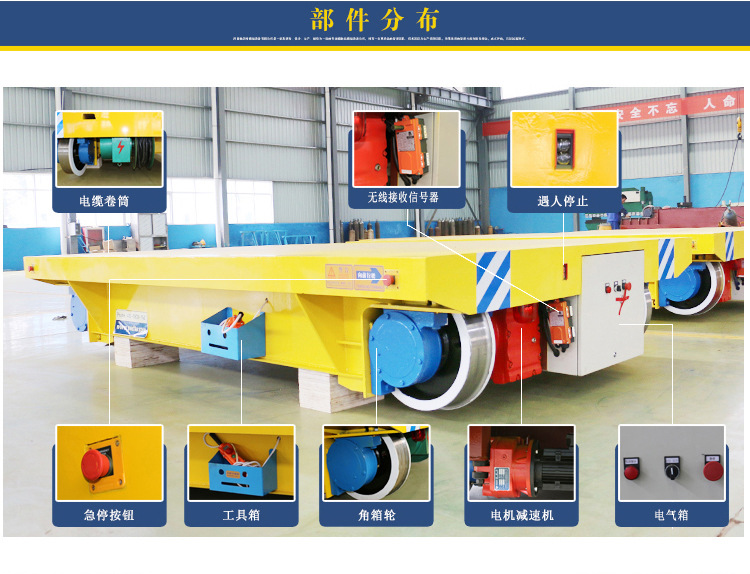

安全配置

1.遇人停止装置,可有效保护工作人员人身安全
2.极限限位装置,可有效防止电动平车末端出轨
3.声光报警装置,可提醒现场人员注意安全
4.防撞缓冲装置 防撞缓冲装置在紧急情况下帮助缓冲,有效避免了车体损坏
5.急停按钮 在紧急情况下,急停按钮可以帮助平车紧急停止
6.随车控制箱上配备有紧急停止按钮,电源总开关,整个电器控制系统还装有配电保护,短路保护,超大电流保护,低压保护,零位保护,紧急停止保护以及安全标示等,这些配备使平车的运行及控制更加安全,可靠。
